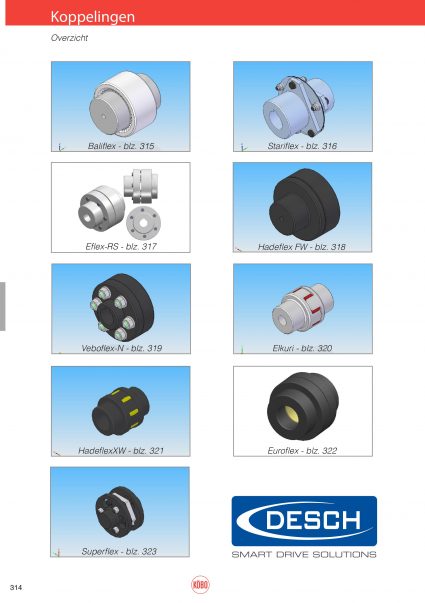

1. Introductie
Köbo biedt u onder andere de volgende koppelingen:
- Baliflex
- Boflex-N
- Cardankoppeling
- Duoflex E ex-R
- Elkuri
- Hadeflex
- Kettingkoppeling
- Klemkoppeling

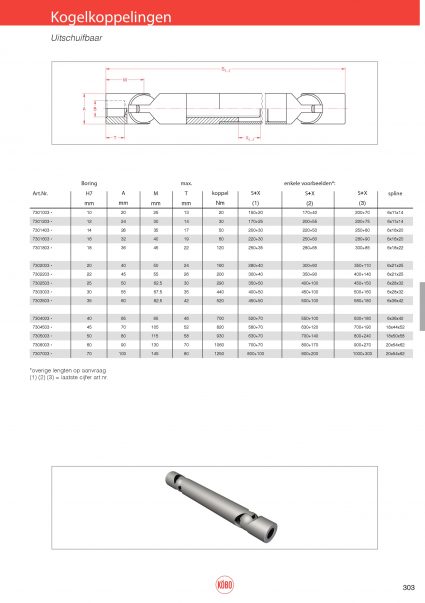

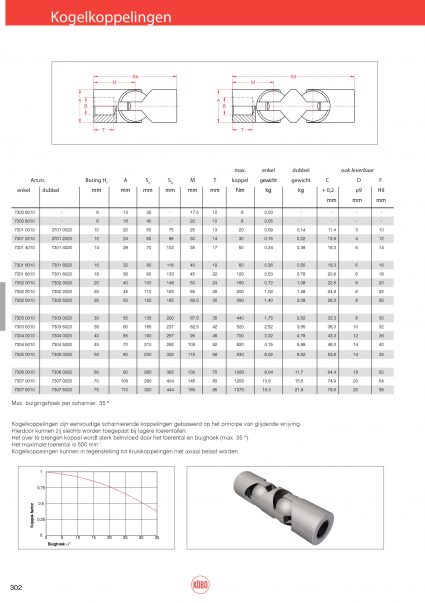

- Kogelkoppeling
- Kruiskoppeling
- Naaldgeladerde koppeling
- Riflex
- Slipkoppeling
- Stariflex
- Starre koppeling
- Superflex
- Veboflex
Groottebepaling
Voor de bepaling van de juiste koppeling zijn volgende gegevens noodzakelijk:
- Aard der aandrijving, vermogen P in kW en toerental n in min-1
- Aard der aan te drijven machine (Zie K1 tabel).
- Bedrijfsomstandigheden, licht of zwaar bedrijf, optredende stoten, massatraagheidsmoment (GD2).
- Omgevingsinvloeden, zoals temperatuur, chemicaliën enz.
- Koppelingtype.
Berekeningsvoorbeeld:
Koppeling tussen elektromotor en stansmachine. Elektromotor vermogen P = 22 kW, n = 1500 min-1.
Vermogenswaarde = P (kW) = 2 n (min -1) 1500
= 0,0147; factor k1 voor stansmachine (zie tabel) = 2
Koppelingswaarde = vermogenswaarde x factor K1 = 0,0147 x 2 = 0,0294.
Met deze waarde wordt vervolgens uit elke tweede kolom de juiste koppeling gekozen.
De waarden zoals vermeld in elke tweede kolom zijn gebaseerd op stootvrij bedrijf, 8 bedrijfsuren per dag, aanloopfrequentie eenmaal per uur bij 1,8 voudig aanloopkoppel en omgevingstemperatuur van -30°C tot +60°C.
- A Licht, stootvrij, gelijkmatig bedrijf.
- B Gelijkmatig bedrijf, en kleine massa’s.
- C Ongelijkmatig bedrijf, middelmatige massa’s.
- D Ongelijkmatig bedrijf, middelmatige massa’s en stoten.
- E Ongelijkmatig bedrijf, grote massa’s en sterke storen.
- F Ongelijkmatig bedrijf, zeer grote massa’s en bijzonder sterke stoten.
